Вывод шкалы цветов

При использовании функциональной окраски весьма полезным является вывод шкалы цветов командой colorbar. Ее варианты перечислены ниже:

  • colorbar( 'vert') — выводит вертикальную шкалу цветов на текущий график;
  • colorbar( 'horiz') — выводит горизонтальную шкалу цветов на текущий график;
  • colorbar(H) — выводит шкалу цветов на график с дескриптором Н с автоматическим размещением шкалы по вертикали или по горизонтали в зависимости от соотношения размеров графика;
  • colorbar — устанавливает в текущий график новую вертикальную шкалу цветов или обновляет уже имеющуюся.

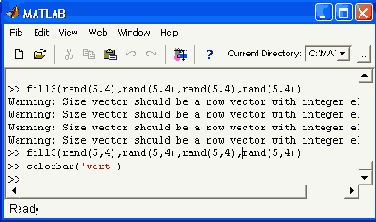

Следующий пример показывает применение команды colorbar совместно с командой fill3:

» fill3(rand(5,4),rand(5,4),rand(5,4),rand(5,4))

» colorbar('vert')

Более подробно функция f ill3 будет рассмотрена ниже. На рис. 6.48 показана полученная при запуске этого примера картина. Следует отметить, что, поскольку многоугольники строятся со случайными значениями координат вершин, то при каждом запуске будет наблюдаться новая картина.

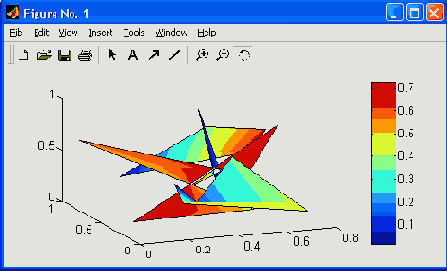

Рис. 6.48. Случайные многоугольники с функциональной окраской и вертикальной шкалой цветов

Функция H=col orbar(...) возвращает дескриптор для объекта axes со шкалой цветов.
