Графики векторов

Иногда желательно представление ряда радиус-векторов в их обычном виде, то есть в виде стрелок, исходящих из начала координат и имеющих угол и длину, определяемые действительной

и мнимой частью комплексных чисел, представляющих эти векторы. Для этого служит группа команд compass:

  • compass(U.V) — строит графики радиус-векторов с компонентами (U.V), представляющими действительную и мнимую части каждого из радиус-векторов;
  • compass (Z) — эквивалентно compass (real (Z), imag(Z));
  • compass(U.V,LINESPEC) и Compass(Z.LINESPEC) аналогичны представленным выше командам, но позволяют задавать спецификацию линий построения LINESPEC, подобную описанной для команды plot.
В следующем примере показано использование команды compass:

» Z=[-1+2i,-2-3i.2+3i.5+2i];

» compass(Z)

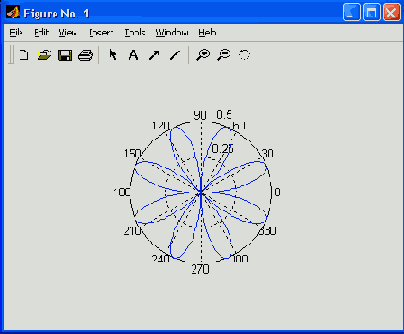

Построенный в этом примере график представлен на рис. 6.14.

Рис. 6.14. Построение радиус-векторов

Функция H=COMPASS(...) строит график и возвращает дескрипторы графических объектов.
